Pengenalan LiDAR CHCNAV AA450 PRO

Pengenalan LiDAR CHCNAV AA450 PRO

Pengenalan LiDAR CHCNAV AA450 PRO

Handling Box LiDAR CHCNAV AA450 PRO

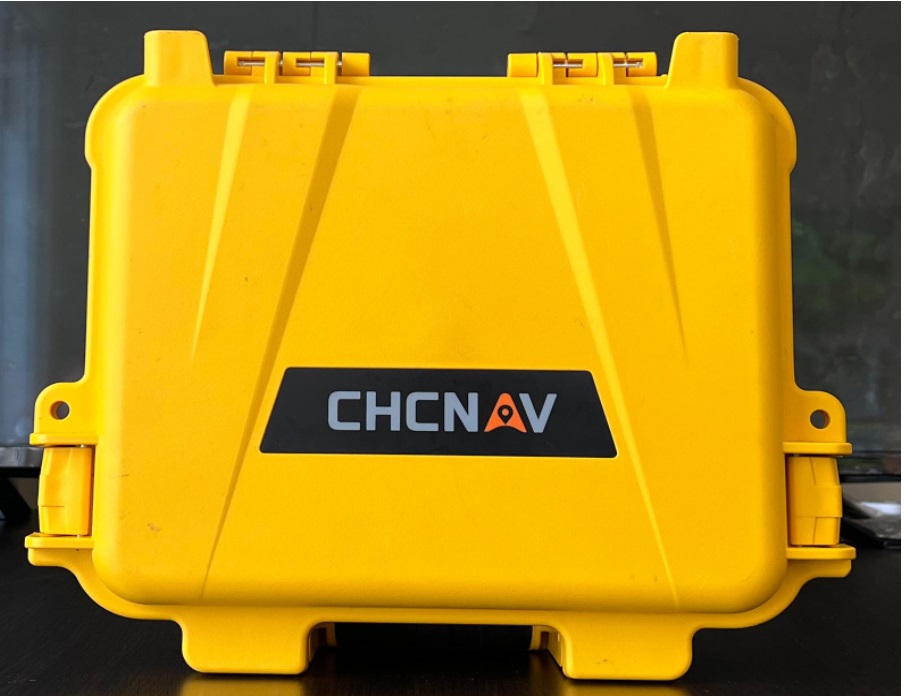

Gambar 1a. Handling Box LiDAR Alpha Air 450 (AA450) Pro

Gambar 1b. Handling Box LiDAR Alpha Air 450 (AA450) Pro



Instalasi LiDAR CHCNAV AA450 pada PUNA M300 RTK

Gambar 2a. Instalasi LiDAR CHCNAV AA450 pada PUNA M300 RTK

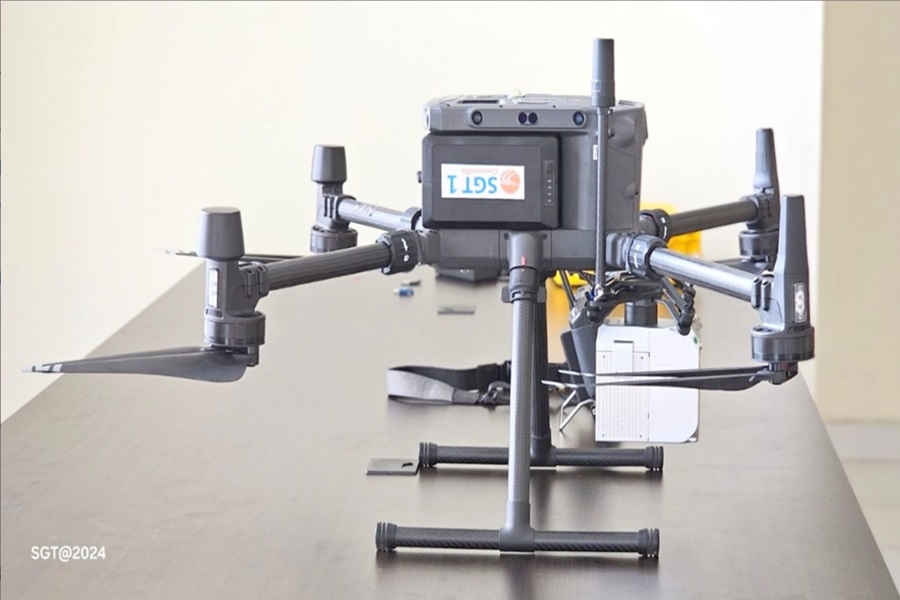

Gambar 2b. Instalasi LiDAR CHCNAV AA450 pada PUNA M300 RTK

Persiapan akuisisi data LiDAR

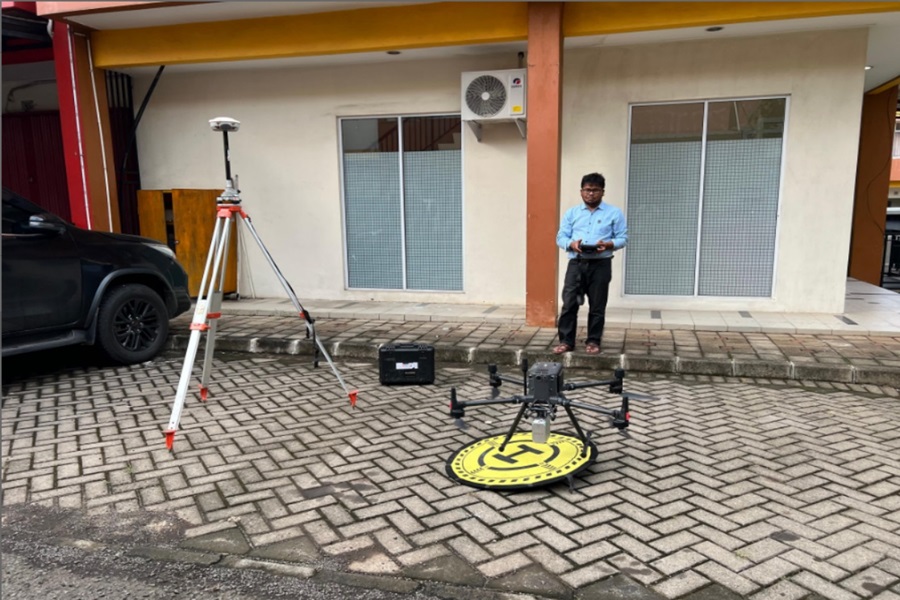

Gambar 3. Persiapan Akuisisi Data LiDAR dengan wahana M300  dengan metode PPK

Misi Akuisisi data LiDAR dengan DJI M300

LiDAR CHCNAV AA 450 pro optimal terbang dengan  tinggi terbang 150 – 160 meter, desity akuisisinya adalah ˃ ˃ 890 pts /m2.

Kemampuan M300 RTK jelajah untuk sekali misi adalah  25 Km – 30 Km, jangkauan telemetri bisa menjangkau 15 Km, durasi penerbangan maksimal 40 – 45 menit, tinggi terbang maksimum 5000 m di atas permukaan laut atau maksimum sekitar 300 meter dari  Ground Control Station.

Gambar 4a. Misi Akuisisi data LiDAR dengan DJI M300

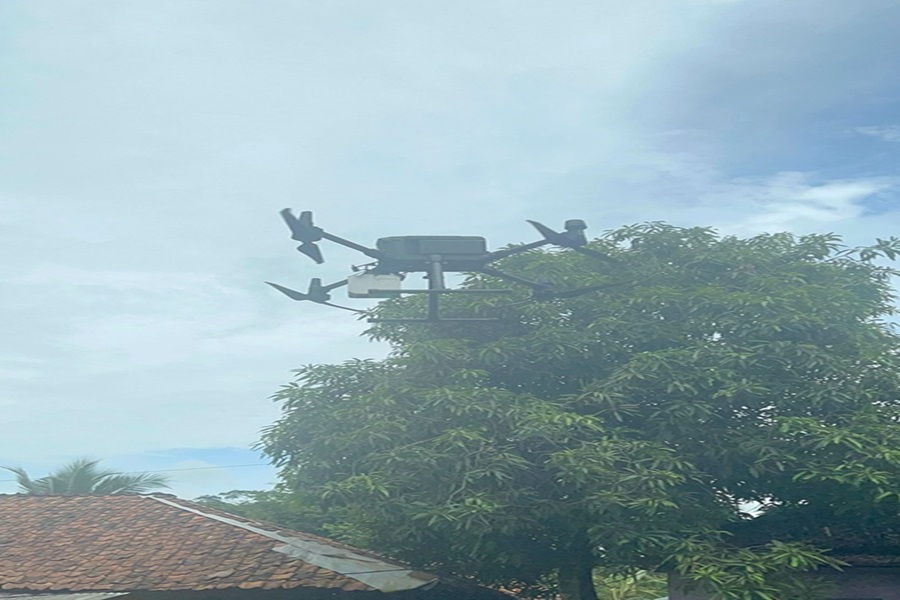

Gambar 4b. Misi Akuisisi data LiDAR dengan DJI M300

Pengolahan Data

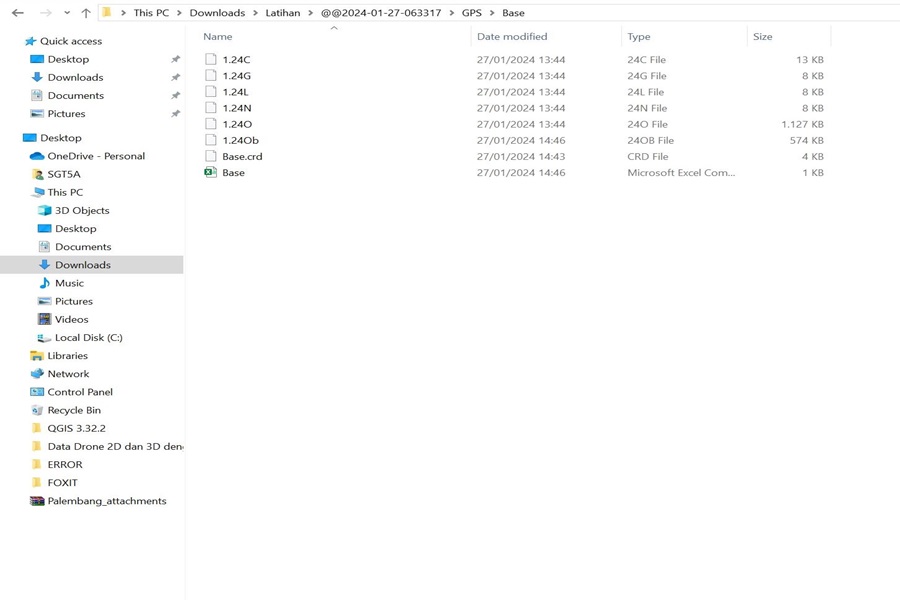

Gambar 5. Persiapan Data GNSS Static (Base)

Men download data  LiDAR dengan memilih menu “Tools – Data Copy”, lalu pilih wahana yang tersedia di pilihannya “UAV M350” , seperti pada  gambar  dibawah ini:

Gambar 6a. Menu untuk wahana yang akan dipilih

Setelah itu akan muncul Project  dan pilihlah Project akuisisi LiDAR yang sudah dilakukan. Lalu, pindahkan Project pada salah satu penyimpanan di Laptop/ Komputer.

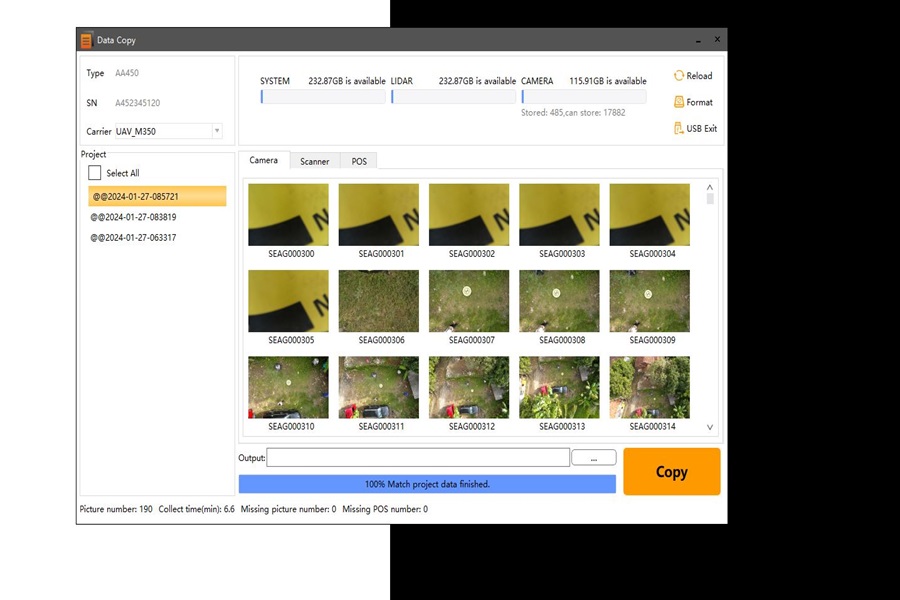

Gambar 6b. Proses Download data dari LiDAR

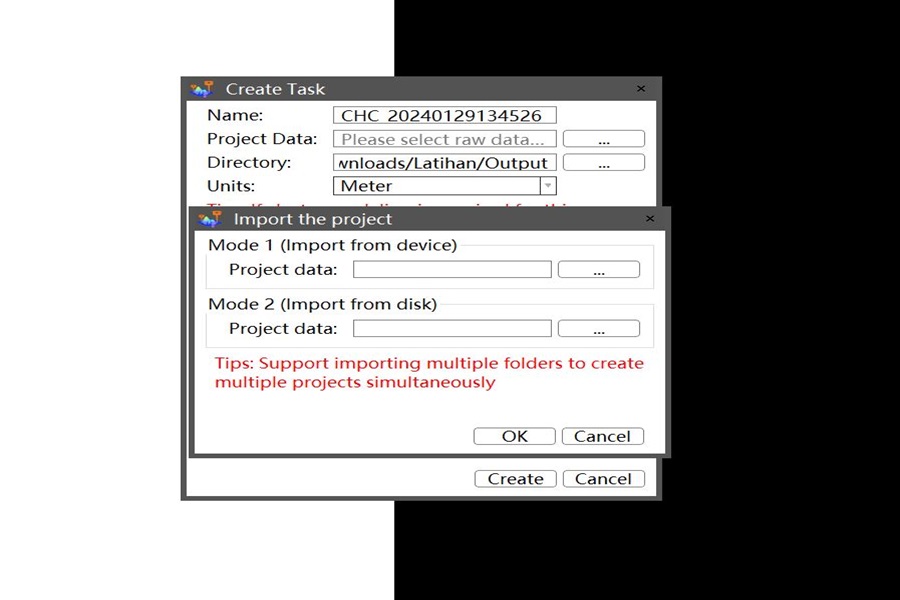

Lalu klik “Create Project” di menu Home untuk melanjutkan ke proses pengolahan data. Lakukan pemberian nama filenya, kemudian lakukan penyimpanan Output Directory” di penyimpanan laptop/komputer dengan format penamaannya hanya satu kata (harus tanpa Space), lalu klik “Project” nya untuk memilih bagian data yang akan diolah dengan memilih “Mode 2”. Setelah semuanya selesai, lalu klik “Create” seperti pada gambar  dibawah ini:

Gambar 7. Folder Penyimpanan data  hasil dwonload

Setelah itu  dilakukan setting koordinat  seperti pada  Gambar  dibawah ini:

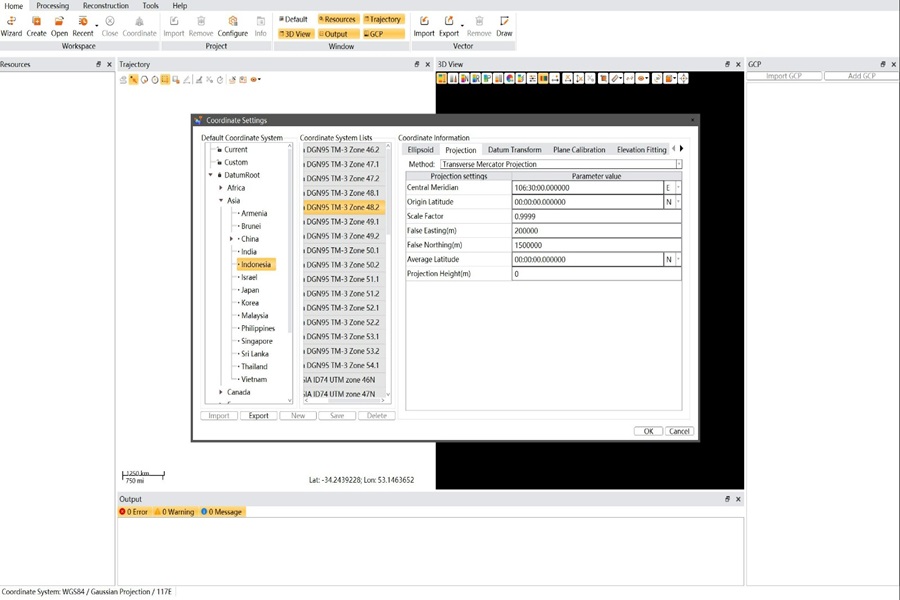

Gambar 8. Setting Koordinat (system coordinate)

Setelah selesai, Klik “POS” di menu Processing, masukkan koordinat yang didapatkan melalui base LiDAR yang digunakan  dengan metode Static yang bisa dilihat di website nrtk.big.go.id dan klik “Results” untuk melihat hasil koordinatnya serta masukkan Northing, Easting dan Elevationnya. Jangan lupa untuk memilih Coordinate System Typenya “Local NEH”. Klik “Loosely Coupled”, Lalu Klik OK.

Gambar 9. Menginput Koordinat dari base InaCORS menggunakan metode Static

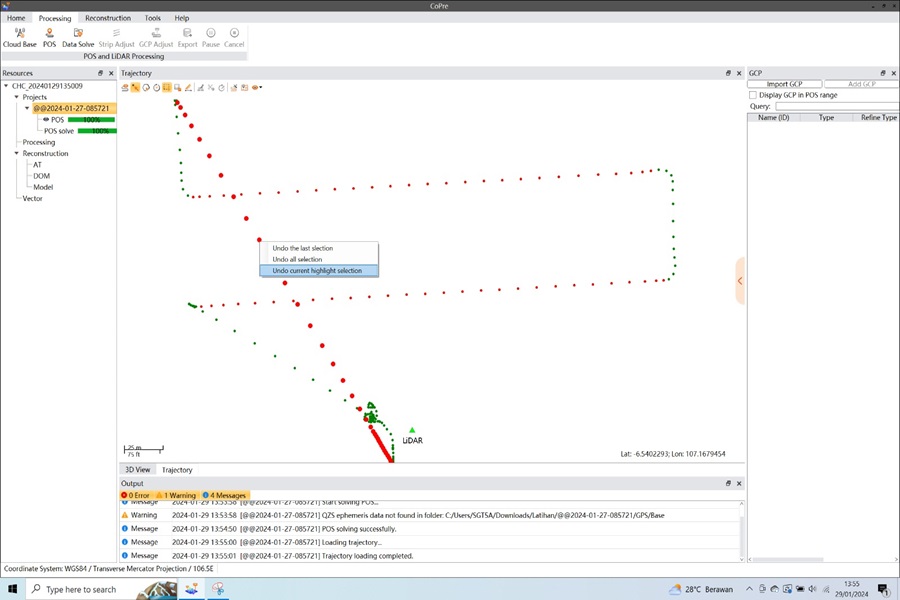

Setelah itu, akan muncul Point Cloud pada jalur terbang. Kemudian,  Klik bagian titik – titik yang di luar jalur terbang, lalu klik kanan dan pilih “Undo Current Highlight Selection”. Klik menu Proccess, hidupkan centang “Write EXIF” nya, klik filter setting, lalu aktifkan centang biru pada 3D Distance Filtering, Intensity Filtering, dan Noise Filtering seperti pada  gambar  dibawah ini:

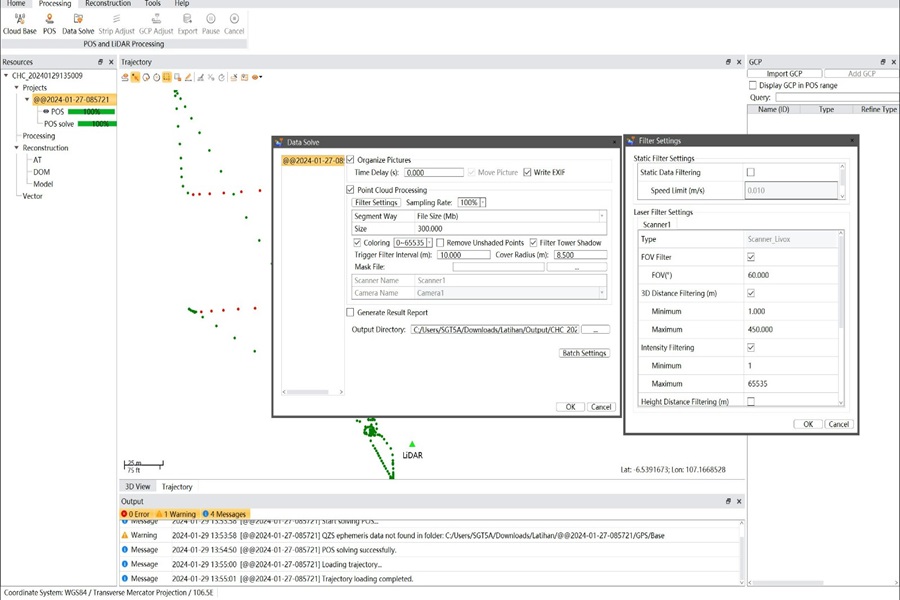

Gambar 10.Tampilan titik – titik Point Cloud dan Filter Settings

Berikut ini adalah Tampilah hasil  RGB dan DSM dari Point Cloud:

Gambar 11.  Tampilah hasil  RGB dan DSM dari Point Cloud

Setelah itu  dilakukan export format *. Las atau Laz  seperti pada  gambar dibawah :

Gambar 12.  proses export data  ke format *.las atau *.laz

Berikut ini adalah beberapa visualisasi 3D  dari *.las  ke RGB

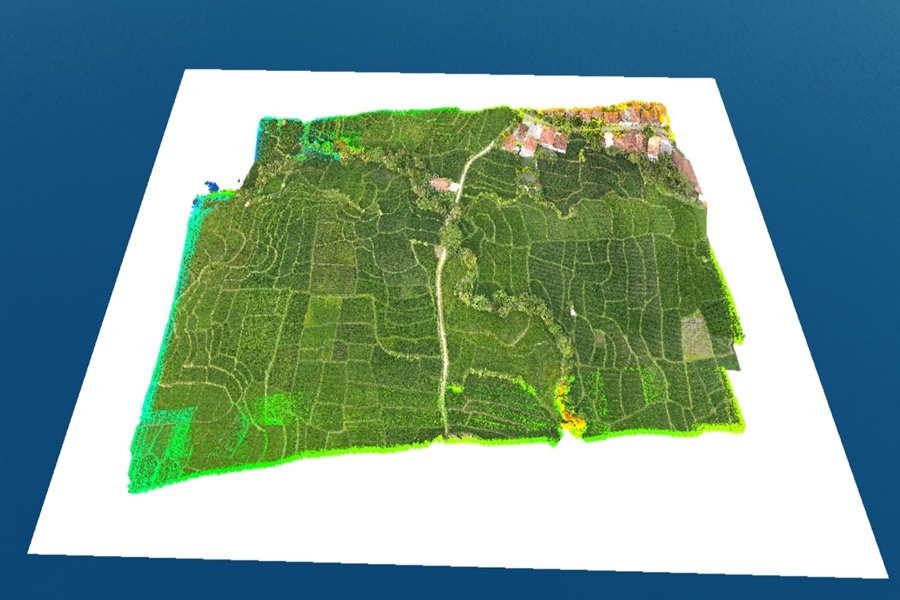

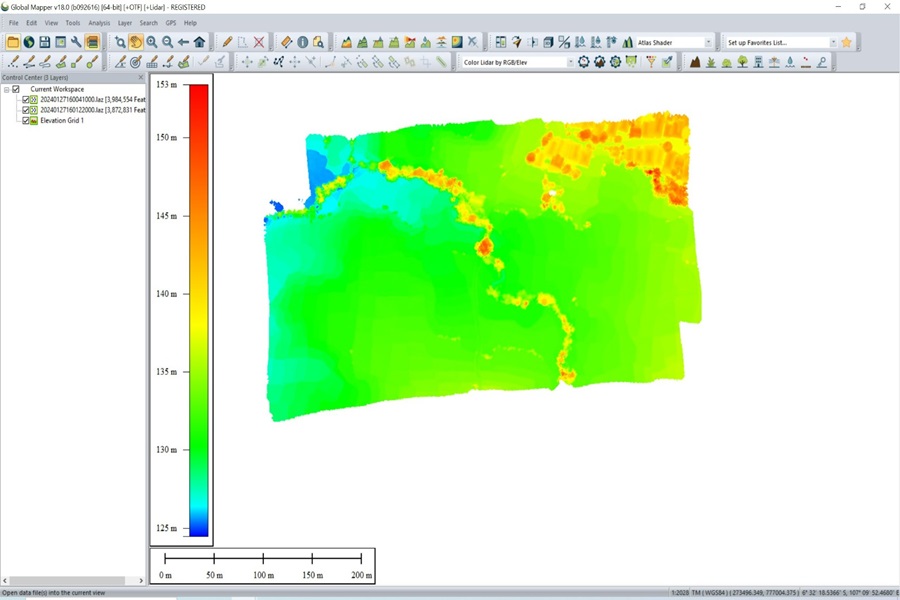

Gambar 13 Visualisai 3D  Lidar



Penulis:  Adriansyah, Ryah Hariskiawan, Sudomo Manurung

Sekian dan selamat mencoba gaes.. hubungi untuk info lebih lanjut
